RMX1000跨网段应用

[Anonymous]

RMX1000标配LAN1、LAN2两块网卡，通常情况下我们使用LAN1连接在用户的专线网络上，如果用户的视频会议既要连接专线视频会议又要连接互联网视频会议就需要使用LAN1和LAN2两块网卡。

在配置LAN1和LAN2之前先要了解用户网络的情况，知道用户网络的网络地址规划和拓扑图。假如MCU连接如下图所示情况：

²  MCU的LAN1口连接用户专线网络，网段为10.1.50.*/24

²  MCU的LAN2口连接用户上互联网线路，网段为10.1.51.*/24

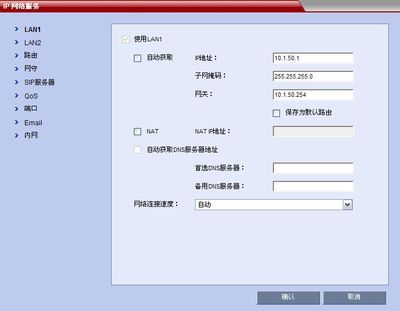

在MCU上先进行LAN1的网络配置：

取消“保存为默认路由选项”。

下面来配置LAN2参数：

选择“使用LAN2”，填写IP地址等参数，选择“保存为默认路由”。

最后设置路由选项：

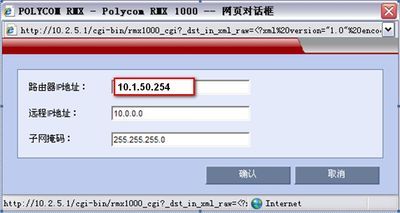

在路由页中新建一条路由条目：

路由器IP地址：填写LAN1口的网关；

远程IP地址/子网掩码：填写需要路由到的网段。

原理：

通过MCU的路由设置，让MCU具有路由选择功能，去往10.1.50.*/24网段的数据经过10.1.50.254网关；去往其他网段的数据使用默认路由。
